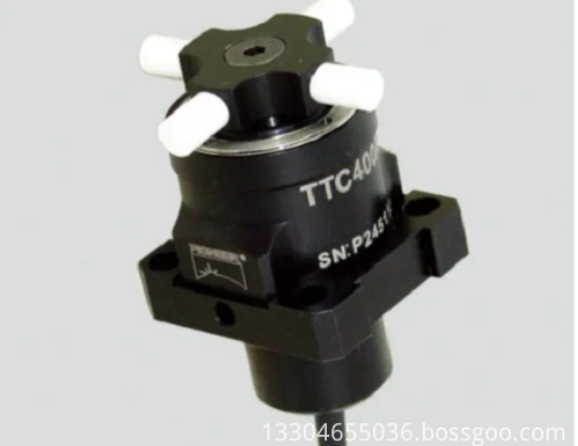

TTC400A电缆对刀装置装置安装结构

TTC400A电缆对刀装置是我公司为替代数控车床中用于对刀的摆臂部分易损对刀装置而专门研制的产品；安装件的结构和尺寸与更换件完全相同，输出信号也完全相同。

技术参数：

四个陶瓷接触柱直径（用于接触刀具）：5.0mm；柱体硬度：HM8.5；

感应支柱方向：±X号，±Z；

支柱感应超程：X-Z±5毫米；

支柱（2）的触发重复性σ): ≤ 2μ米；

输入电压为24±10%V直流，输出负载电流50mA；

信号型号及LED指示：高电平输出，信号状态正常，LED常亮；任意一根立柱触发时，信号输出点暂停，LED熄灭；

密封等级：IP68。

技术特点：

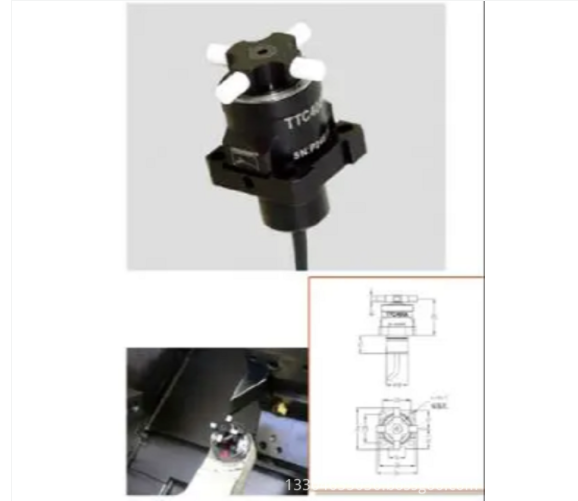

如图所示，对刀装置的安装结构和尺寸与更换时完全相同；

对刀单元通过电缆传输对刀信号；

在制造过程中保证了对刀装置的四根立柱与安装座的位置关系；

一个LED指示灯用于显示对刀机的工作状态。

应用程序：

数控加工前自动设定刀具参数；

在两道工序之间或数控加工后自动检测刀具的磨损和破损；

通过对刀具参数的检测，从机床的温度变化来控制加工精度的变化；

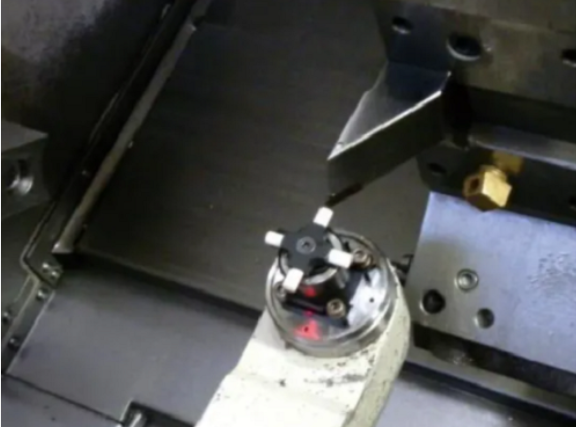

适用设备：各种规格的数控车床、车削加工中心、数控铣车削中心；

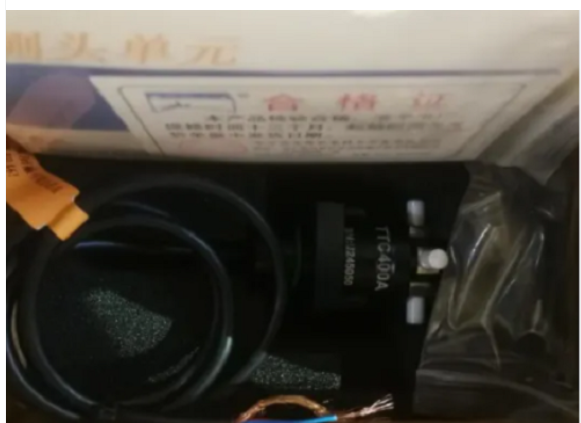

电缆：TTC400A对刀装置配有6米长的三芯防油屏蔽电缆。
