1.探头系统组成

RPS-20无线探头系统包括两个硬件和一个软件包；软件包型号为SP-W10，两件硬件为：

1） RP610无线电探头（包括可选柄和触针）；

2） RSI-20无线电接收器（标准电缆2/长度8m/可选加长电缆）。

2.技术特性2。

◆ 探头开关方式：量程开/关、M码开/关；

◆ 无线电代码信号用于在探头和接收器之间传输信息。一组信号的发送和解码时间不超过1ms；

◆ 无线电信号的发射频率在2.4g-2.483g之间，发射通道数为84；

◆ 当探头处于触发、出错、探头电池电量低、输出脉冲等状态时，向机床控制系统输出四种SSR信号；

◆ RSI-20接收机可以通过设置参数来改变其输出信号的逻辑状态；

◆ 接收器中的LED灯显示探测系统的工作状态。

3.技术参数

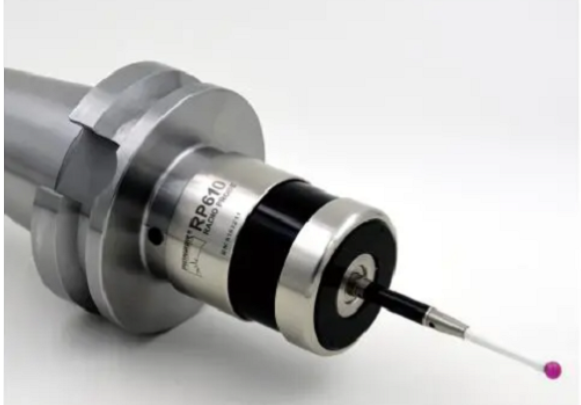

1） RP610无线探头技术参数：

◆ 触针感应方向：±X号，±Y、 +Z；

◆ 触针感应超程：X-Y±15°, Z+5毫米；

◆ Z方向触发力调整范围：500-1000g；

◆ X-Y面触发力：50g-100g；

◆ 单向重复性（2σ）: ≤ 2μ米

◆ 无线信号收发距离：≥14米；

◆ 新电池工作天数（单班利用率5%）：

280天；

◆ 密封等级：IP68。

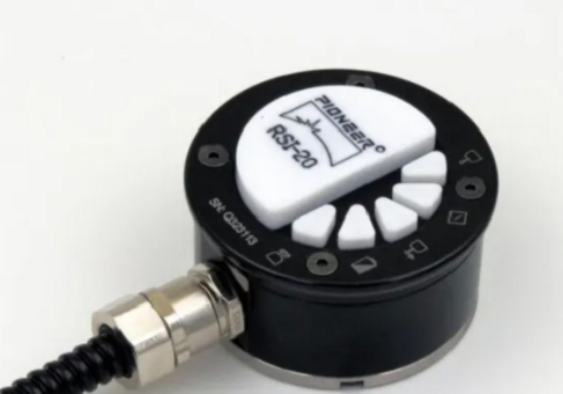

2） RSI-20无线电接收机技术参数：

◆ 无线信号收发距离：≥14米；

◆ 输入电压为24±10%V DC，输出负载电流为50 mA。
