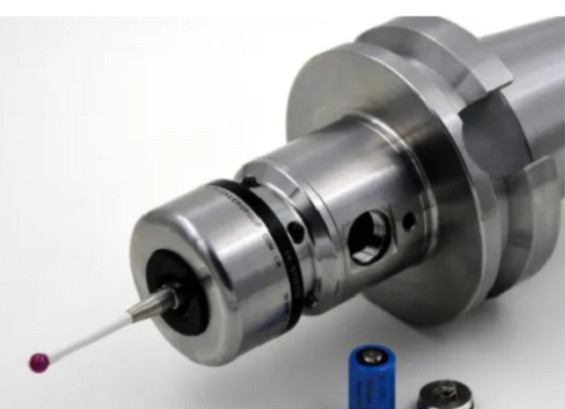

TP60电动探头组成探头组成：

TP60触发探头由三部分组成：

1） TP60触发探头主体部分（含电池舱）；

2） BT或ISO标准的7:24锥柄（规格可选）

3） 手写笔（标准model:M4-P50-RB6-S36).

技术参数：

触针感应方向：±X号，±Y、 +Z；

触针感应超程：X-Y±15°, Z+5毫米；

Z方向触发力：1000g；

X-Y面触发力（标准触针）：65-130g；

单向重复性（2σ): ≤ 2μ米；

输入电压为24±10%V DC，输出负载电流为50 mA。

密封等级：IP68。

技术特点：

探头与锥柄同轴调整功能：通过调整探头主体与锥柄之间的连杆，可调整测球在触针上的中心与锥柄中心线的同轴度（出厂精度：≤5μm） ；

六个LED指示灯用于显示探头的触发状态。

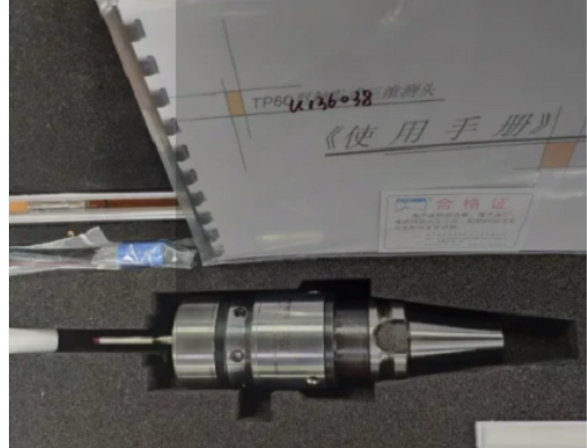

基本配置：

标准：M4-P50-RB6-S36；

探头柄通常为7:24锥柄，符合BT或ISO标准（规格可选）；

一块电池，型号：CR2，3.0伏，800毫安时。

适用设备及工况：

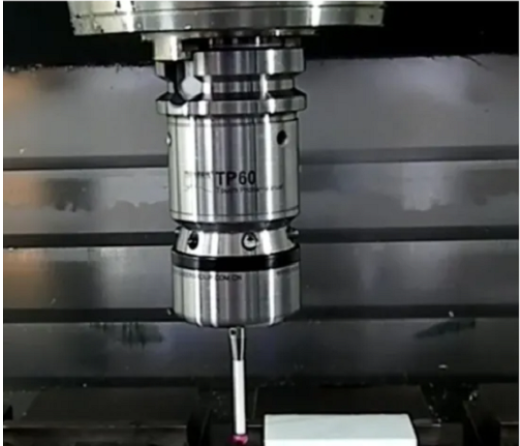

适用于各种规格的加工中心、数控镗铣床、钻攻丝加工中心等；

适用于检查各种固体材料的工件。

应用程序：

加工前手工设置工件坐标系和加工零点；

手动检测和控制两道工序之间的关键尺寸、位置坐标及其精度；

加工后检测关键尺寸、形状、位置的精度。
