1.探头组成

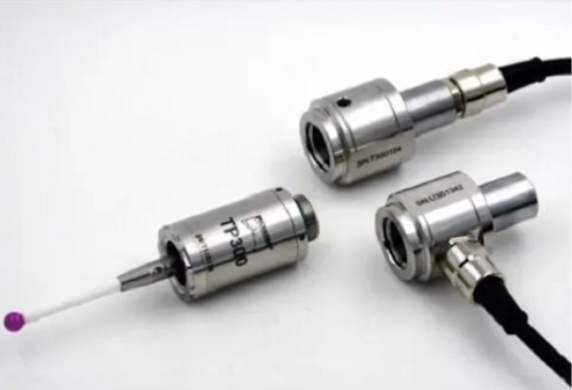

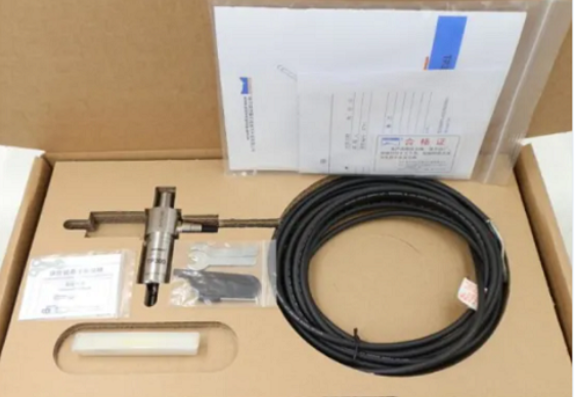

TP300系列电缆探头由三部分组成：

1） TP300触发探头单元；

2） HPI-A16（轴向出口）或HPI-R16（径向出口）探头杆，包含探头接口和电缆；

3） 触针（标准型号：M4-P50-RB6-S36）。

2.技术参数

1） TP300触发探头技术参数：

◆ 触针感应方向：±X号，±Y、 +Z；

◆ 触针感应超程：X-Y±15°, Z+5毫米；

◆ Z方向触发力：1000g；

◆ X-Y面触发力（标准触针）：65-130g；

◆ 单向重复性（2σ）:≤ 2μ米；

◆ 密封等级：IP68。

2） 探头接口技术参数：

◆ 输入电压为24±10%V DC，输出负载电流为50 mA。

◆ 密封等级：IP68。
