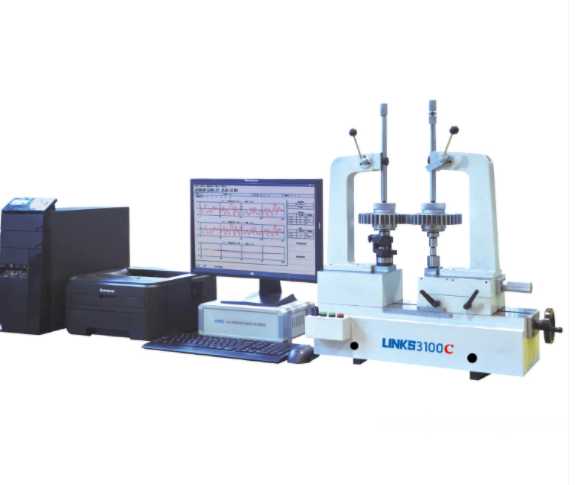

3100B/3100C/3100L系列试验机是专为检测圆柱齿轮总径向综合偏差Fi〃、齿间径向综合偏差Fi〃、径向跳动Fr〃、销上齿距M而设计的。具有切削毛刺和刮痕的轮齿可自动识别和“挑出”。

模型

3100亿

3100摄氏度

3100升

模块0.5-6mm 0.5-6mm 0.5-6mm

中心距40-175mm 40-175mm 40-150mm

齿轮轴最大外径——150mm 200mm

齿轮轴长度——50-180m 200-700mm（齿轮与轴端距离不大于180mm）

测量值分辨率0.0005mm 0.0005mm 0.0005mm

最大示值误差0.005mm 0.005mm 0.005mm

应用带孔圆柱齿轮带孔圆柱齿轮加长轴圆柱齿轮轴

测试仪净重35kg 40kg 50kg

尺寸（L×W型×H） 600毫米×200毫米×350毫米600毫米×200毫米×560毫米600毫米×200毫米×1100毫米
